CapDrive® Pilote piézoélectrique à très faible puissance (BOS1931)

Caractéristiques

• Contrôleur Piézo à Haut Voltage et Basse Consommation
  • Pilote 100 nF à 190 Vpk-pk et 300 Hz en ne consommant que 350 mW.
  • Charge Capacitive Jusqu'à 820 nF
  • Récupération d'Énergie
  • Sortie Différentielle

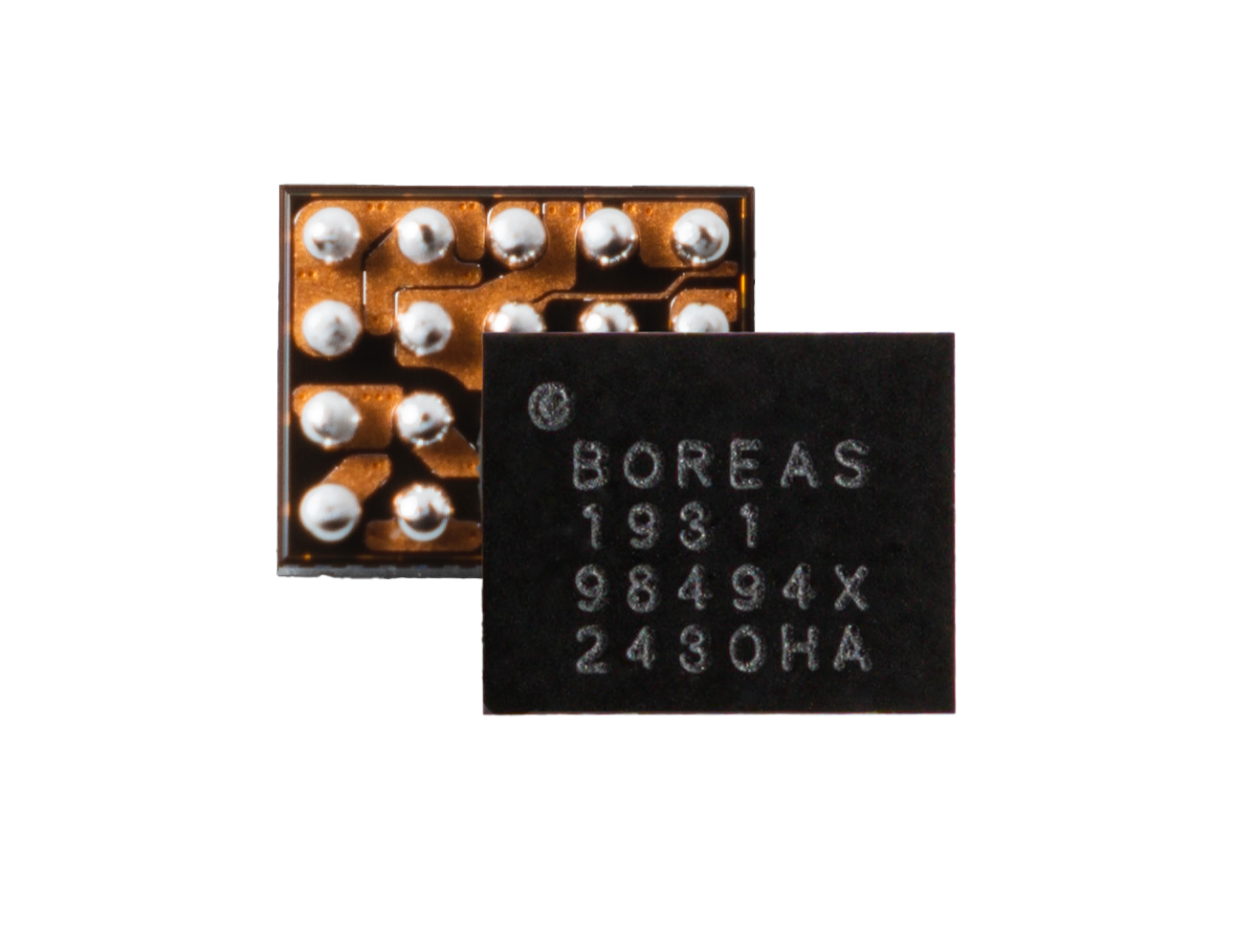

  • Solution d'empreinte miniature, WLCSP 2,1x1,7 mm

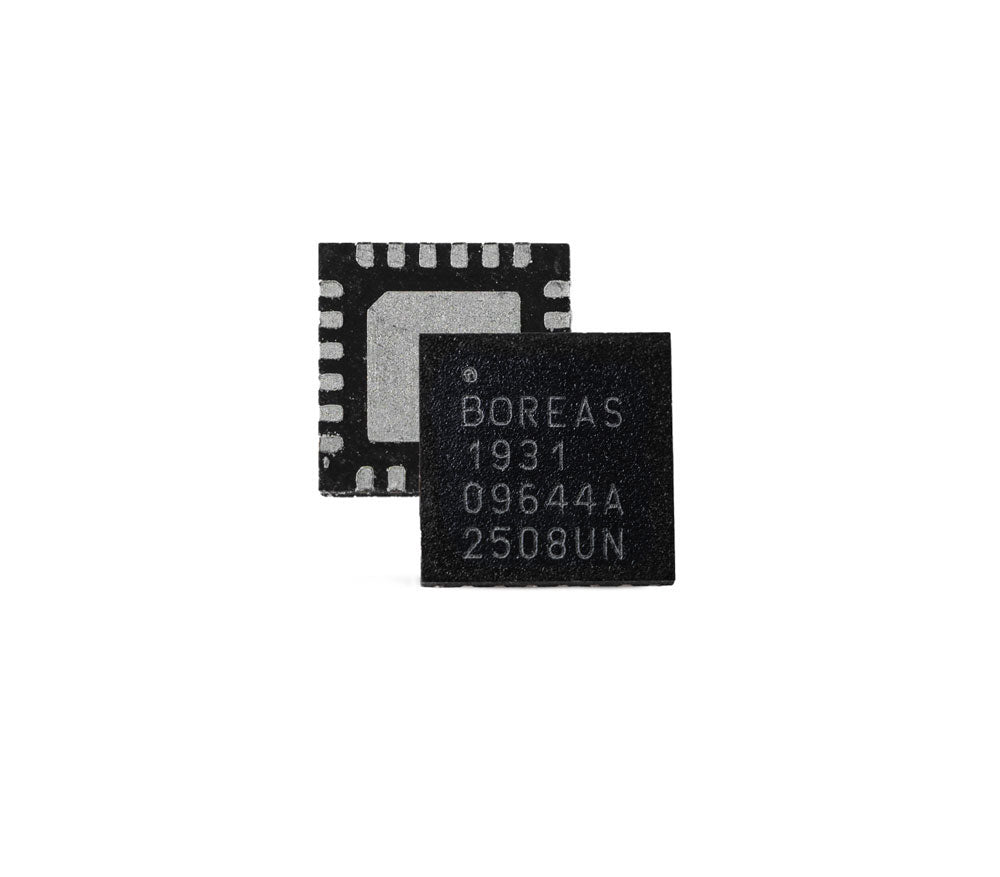

  • Solution à Petite Empreinte, QFN 4x4 mm
  • Faible BOM
• Front-end numérique intégré avec I3C/I2C
  • 1024 échantillons Interface FIFO interne
  • 1,8V à 5,0V Alimentation E/S numérique
  • Synthétiseur de formes d'onde (WFS)
  • Supporte la lecture de formes d'ondes continues
  • Conservation de l'état en mode SLEEP
• Temps de démarrage rapide de moins de 300 μs
• Synchronisation multi-actionneurs
• Large plage de tension d'alimentation de 3 V à 5,5 V

Description du Produit

Le BOS1931 est un pilote d'actionneur piézoélectrique à puce unique avec récupération d'énergie, basé sur la technologie brevetée de Boreas. CapDrive™. Il peut piloter des actionneurs avec des formes d'onde allant jusqu'à 190 Vpk-pk tout en fonctionnant avec une tension d'alimentation de 3 à 5,5 V. Sa faible puissance et sa petite taille le rendent idéal pour diverses applications nécessitant une consommation d'énergie minimale.

Le pilote différentiel BOS1931 permet d'obtenir des formes d'ondes à faible distorsion et un fonctionnement silencieux de l'actionneur. Tous les réglages sont ajustables par le biais du frontal numérique afin de réduire la nomenclature.

Les données et les paramètres de configuration sont facilement communiqués au BOS1931 grâce à son interface MIPI I3C à deux fils. L'interface MIPI I3C est également rétrocompatible avec l'interface I2C pour une intégration facile dans la plupart des systèmes. Une FIFO profonde et flexible permet le streaming de données de formes d'ondes numériques pour la lecture ou la transmission de données en rafale pour une meilleure efficacité de la bande passante. Le BOS1931 intègre également un synthétiseur de forme d'onde et 2 kB de mémoire de forme d'onde RAM pour générer des formes d'onde haptiques HD avec une bande passante de communication minimale.

Une broche SYNC dédiée peut synchroniser plusieurs contrôleurs BOS1931 pour piloter plusieurs actionneurs dans un délai de 2 μs simultanément.

Avec un temps de démarrage typique de moins de 300 μs, la latence du BOS1931 est négligeable dans la plupart des systèmes.

Différents systèmes de sécurité protègent le BOS1931 contre les dommages en cas de défaillance.
