Caractéristiques

• Qualification AEC-Q100 Grade 2
• Contrôleur piézoélectrique évolutif à faible consommation
  • Conçu pour la gamme d'actionneurs TDK PowerHap 120 V
  • Conduit jusqu'à 4 µF
  • Récupération d'Énergie
  • Petite empreinte de la solution
• Front End Numérique Intégré Avec SPI
  • FIFO interne de 1024 échantillons
  • Mémoire de forme d'onde RAM de 2 kB
  • Synthétiseur de formes d'onde
  • 1.8 V à 5.0 V Digital I/O Supply
• Interface de détection piézoélectrique
• Synchronisation multi-actionneurs
• Temps de démarrage rapide, < 500 µs
• Connexion au bus d'alimentation 12 V

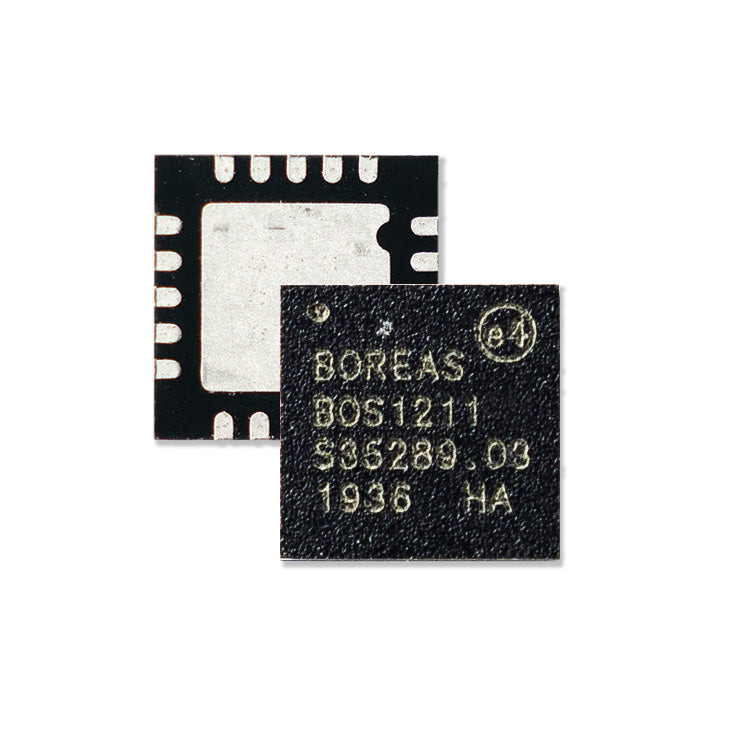

• Proposé dans un boîtier QFN-24 à flanc mouillable

Description du Produit

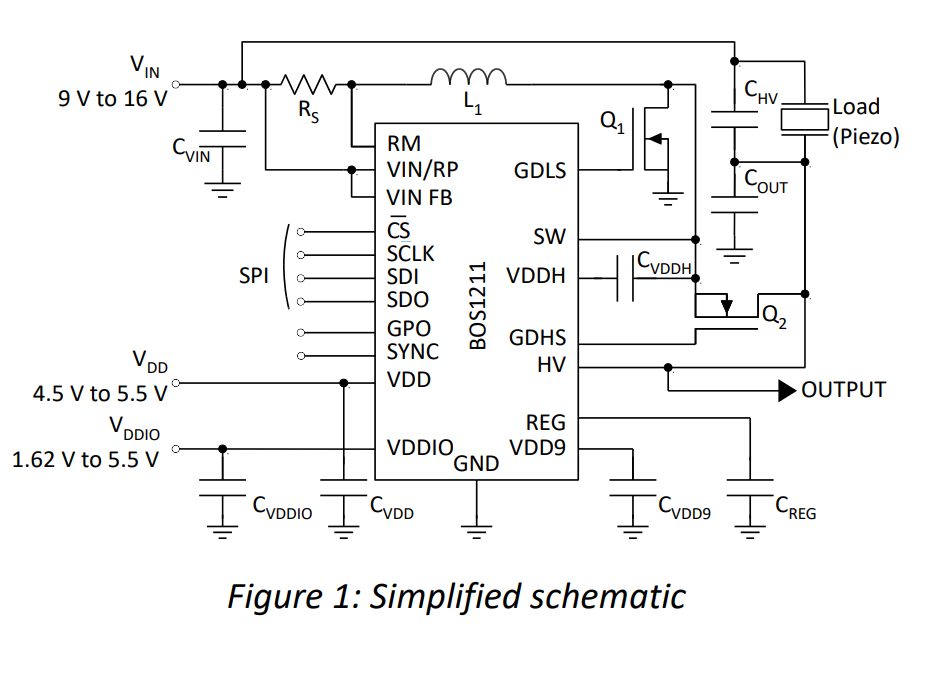

Le BOS1211 est un contrôleur haptique piézo évolutif basé sur notre technologie brevetée CapDrive™. Il peut piloter les actionneurs piézo PowerHap 120 V de TDK ou des charges similaires avec des formes d'ondes haptiques HD à faible distorsion jusqu'à 120 V et fonctionne à partir d'une tension d'alimentation de 12 V. Le BOS1211 intègre une interface numérique, des pilotes de grille NMOS côté bas et côté haut pour la conversion buck-boost et la capacité de détection piézo.

Le BOS1211 lit les formes d'onde grâce à son frontal numérique et à son interface SPI. Une interface FIFO profonde flexible permet à l'utilisateur de diffuser en continu les données de formes d'ondes numériques pour la lecture ou de transmettre des données en rafale. L'interface intègre également un synthétiseur de formes d'ondes et une mémoire de formes d'ondes RAM de 2 kB pour générer des formes d'ondes haptiques HD avec une largeur de bande de communication minimale, ce qui permet deux modes de génération de formes d'ondes : RAM playback et RAM synthesis.

Le frontal numérique donne accès à de nombreux registres internes afin d'optimiser les performances. Le BOS1211 est doté d'une interface de détection piézoélectrique qui peut détecter une pression appliquée sur l'actionneur piézoélectrique, produire un retour d'onde haptique automatique et avertir l'hôte de l'événement.

Le SPI à grande vitesse permet à l'appareil de partager un bus de communication commun pour un système à plusieurs actionneurs. La broche SYNC synchronise plusieurs contrôleurs dans le même système afin d'obtenir un retard de phase des formes d'onde inférieur à 2 µs.

Les systèmes de sécurité protègent l'appareil contre les dommages en cas de défaillance.
