CapDrive® Pilote piézoélectrique à très faible puissance (BOS1901)

Caractéristiques

• Contrôleur Piézo à Haut Voltage et Basse Consommation
  • Pilote 100 nF à 190 Vpk-pk et 300 Hz avec seulement 350 mW
  • Charge Capacitive Jusqu'à 820 nF
  • Récupération d'Énergie
  • Sortie Différentielle

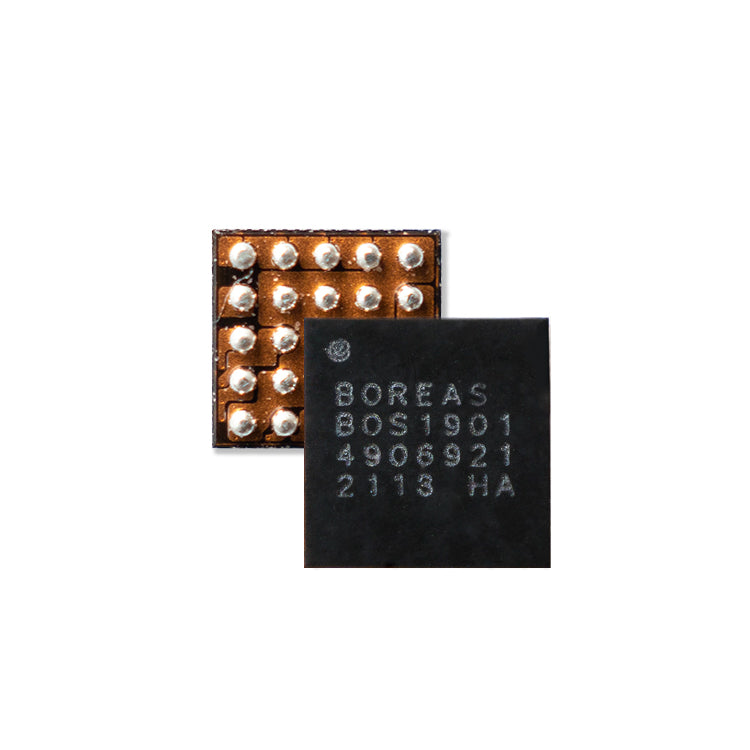

  • Solution à Empreinte Miniature, WLCSP 2,1x2,2 mm
  • Solution à Petite Empreinte, QFN 4x4 mm
  • Faible BOM
• Front End Numérique Intégré Avec SPI
  • 64 échantillons de l'interface FIFO interne
  • 1.8 V à 5.0 V Digital I/O Supply
• Détection de force de Piezo
• Temps de Démarrage Rapide,< 300 µs
• Option d'Entrée d'Alimentation Unidirectionnelle
• Plage de Tension d'Alimentation Large, 3 à 5.5 V

Description du Produit

Le BOS1901 est un contrôleur d'actionneur piézoélectrique à puce unique avec récupération d'énergie, conçu à partir de notre technologie brevetée CapDrive™. Il peut contrôler des actionneurs avec jusqu'à 190 formes d'onde Vpk-pk tout en fonctionnant à partir d'une tension d'approvisionnement de 3-5.5 V. Le flux numérique d'entrée est écrit dans le FIFO interne sur l'interface numérique pour générer la forme d'onde de sortie souhaitée. La faible puissance et la petite taille le rendent approprié dans une variété d'applications où la consommation d'énergie et la dissipation de chaleur doivent être réduites au minimum.

Le BOS1901 utilise un SPI haute vitesse dans son Digital Front-End. Il permet à l'appareil de partager un protocole de communication commun pour les systèmes multi-actionneurs et l'utilisateur d'interroger diverses données telles que la tension de l'actionneur pour les applications de détection.

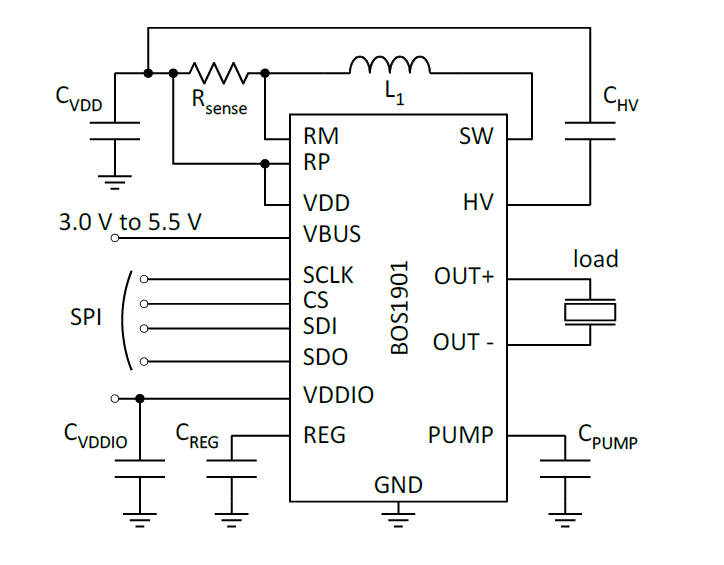

Le contrôleur différentiel permet d'obtenir des formes d'onde à faible distorsion et un fonctionnement silencieux de l'actionneur. Tous les paramètres sont réglables par le Digital Front pour réduire le BOM. Seuls 7 composants discrets passifs sont nécessaires. Le BOS1901 peut être utilisé avec une large sélection d'inducteurs commerciaux off-the-shelf.

Dans les systèmes qui ne peuvent pas gérer le flux de courant inverse dans le réseau de distribution d'électricité, le BOS1901 dispose d'une entrée de puissance unidirectionnelle (UPI). Lorsque le mode UPI est activé, le conducteur se comporte comme une charge résistive sans réduire l'efficacité de la puissance.

Le temps de démarrage typique de moins de 300 µs rend la latence du BOS1901 insignifiante dans la plupart des systèmes. Des systèmes de sécurité protègent l'appareil contre les dommages en cas de défaillance.
