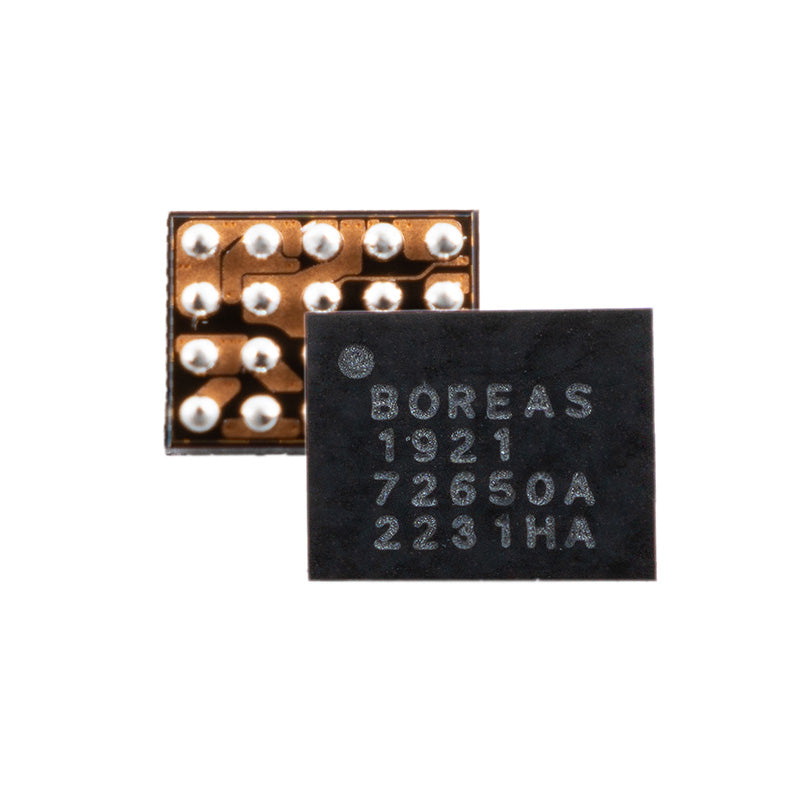

CapDrive® Pilote piézoélectrique à très faible puissance avec détection avancée (BOS1921)

Caractéristiques

• Contrôleur Piézo à Haut Voltage et Basse Consommation
  • Pilote 100 nF à 190 Vpk-pk et 300 Hz en ne consommant que 350 mW.
  • Charge Capacitive Jusqu'à 820 nF
  • Récupération d'Énergie
  • Sortie Différentielle
  • Solution d'empreinte miniature, WLCSP 2,1x1,7 mm
  • Solution à Petite Empreinte, QFN 4x4 mm
  • Faible BOM
• Capacités avancées de détection piézoélectrique
  • 7 mV Résolution de détection
  • Génération d'interruptions
  • Déclenchement automatique de la rétroaction haptique
• Front-end numérique intégré avec I3C/I2C
  • 1024 échantillons Interface FIFO interne
  • 1,8V à 5,0V Alimentation E/S numérique
  • Synthétiseur de formes d'onde (WFS)
  • Supporte la lecture de formes d'ondes continues
  • Conservation de l'état en mode SLEEP
• Temps de démarrage rapide de moins de 300 μs
• Synchronisation multi-actionneurs
• Large plage de tension d'alimentation de 3 V à 5,5 V

Description du Produit

Le BOS1921 est un pilote d'actionneur piézoélectrique à puce unique avec récupération d'énergie basé sur la technologie brevetée de Boreas. CapDrive™. Il peut piloter des actionneurs avec des formes d'onde allant jusqu'à 190 Vpk-pk tout en fonctionnant avec une tension d'alimentation de 3 à 5,5 V. Sa faible puissance et sa petite taille le rendent idéal pour diverses applications nécessitant une consommation d'énergie minimale.

Le BOS1921 est doté de capacités de détection piézoélectrique à haute résolution qui permettent un retour haptique automatique lorsque les conditions de détection sont réunies.

Le pilote différentiel BOS1921 permet d'obtenir des formes d'onde à faible distorsion et un fonctionnement silencieux de l'actionneur. Tous les paramètres sont réglables par le biais du frontal numérique afin de réduire la nomenclature.

Les données et les paramètres de configuration sont facilement communiqués au BOS1921 via son interface MIPI I3C à deux fils. L'interface MIPI I3C est également rétrocompatible avec l'interface I2C pour une intégration facile dans la plupart des systèmes. Une FIFO profonde flexible permet le streaming de données de formes d'onde numériques pour la lecture ou la transmission de données en rafale pour une meilleure efficacité de la bande passante. Le BOS1921 intègre également un synthétiseur de formes d'onde et une mémoire RAM de 2 kB pour générer des formes d'onde haptiques HD avec une bande passante de communication minimale.

Une broche SYNC dédiée peut synchroniser plusieurs contrôleurs BOS1921 pour piloter plusieurs actionneurs dans un délai de 2 μs simultanément.

Avec un temps de démarrage typique de moins de 300 μs, la latence du BOS1921 est négligeable dans la plupart des systèmes.

Divers systèmes de sécurité protègent le BOS1921 contre les dommages en cas de défaillance.
