CapDrive® 超低功耗压电驱动器 (BOS1931)

特性

• 高压低功耗压电驱动器
  • 在190 Vpk-pk和300 Hz下驱动100 nF，而消耗的功率仅为350 mW
  • 驱动高达 820 nF 的电容负载
  • 能量回收
  • 差动输出

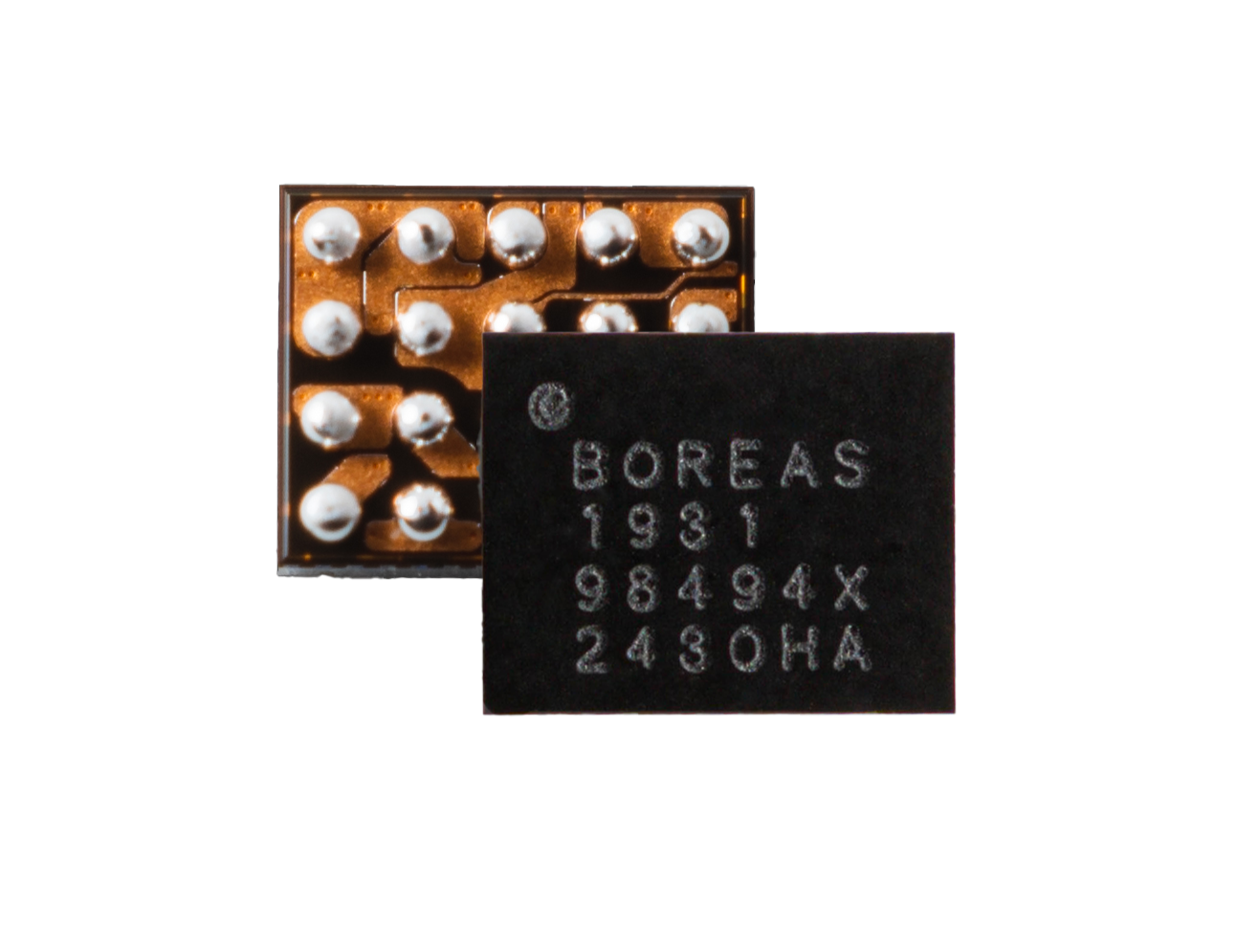

  • 微型解决方案足迹，WLCSP 2.1x1.7毫米

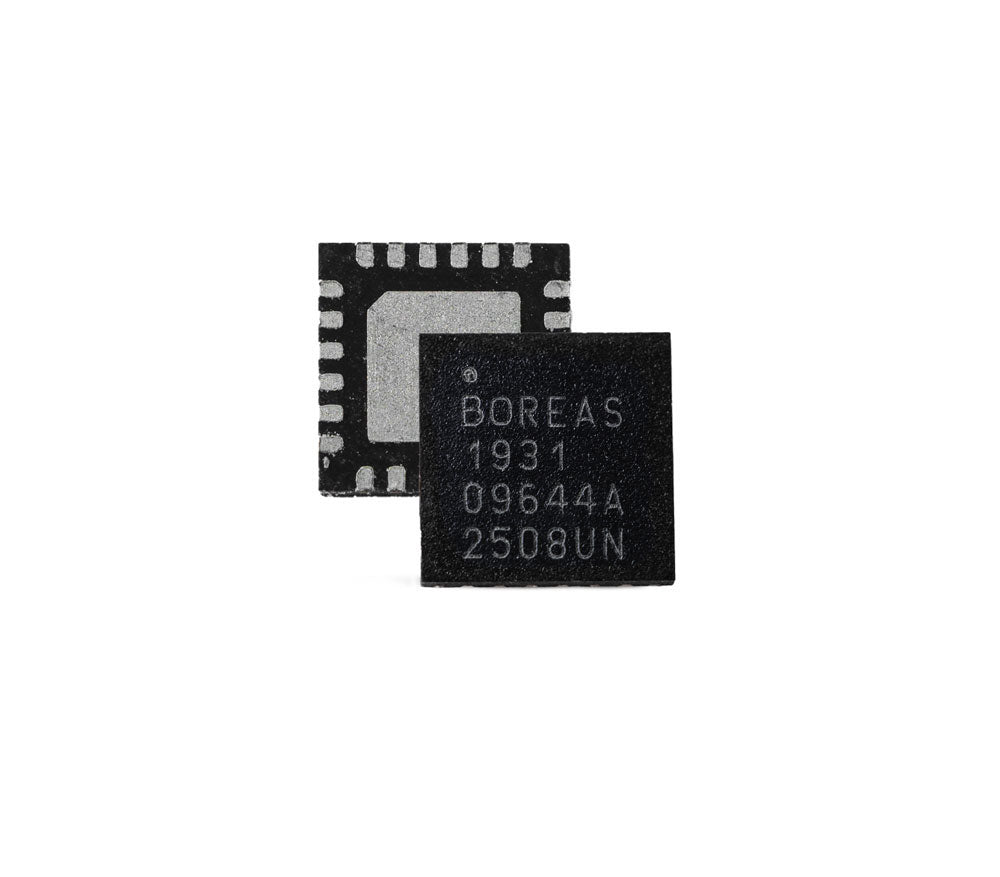

  • 解决方案占用空间小，QFN 4x4 mm
  • 低 BOM 成本
• 带有I3C/I2C的集成数字前端
  • 1024个样本的内部FIFO接口
  • 1.8V 至 5.0V 数字 I/O 电源
  • 波形合成器 (WFS)
  • 支持连续波形播放
  • SLEEP模式下的状态保留
• 快速启动时间小于300μs
• 多执行器同步化
• 3V至5.5V的宽电源电压范围

产品描述

BOS1931 是一款具有能量回收功能的单芯片压电致动器驱动器，基于 Boreas 获得专利的 CapDrive™ 技术.它可以驱动波形高达190 Vpk-pk的执行器，同时在3至5.5 V的电源电压下工作。它的低功率和小尺寸使它成为需要最小功率消耗的各种应用的理想选择。

BOS1931 差分驱动器可实现低失真波形和安静的致动器操作。所有设置均可通过数字前端进行调整，以减少 BOM。

数据和配置参数可通过双线 MIPI I3C 接口轻松传送到 BOS1931。MIPI I3C 还向后兼容 I2C，便于集成到大多数系统中。灵活的深度 FIFO 允许播放数字波形数据流，或传输突发数据以提高带宽效率。BOS1931 还集成了一个波形合成器和 2 kB RAM 波形存储器，可以最小的通信带宽生成高清触觉波形。

专用 SYNC 引脚可同步多个 BOS1931 控制器，在 2 μs 内同时驱动多个执行器。

BOS1931 的典型启动时间不到 300 μs，在大多数系统中的延迟时间可以忽略不计。

各种安全系统可在发生故障时保护 BOS1931 免受损坏。
