適用於行動裝置的 CapDrive® 多通道、超低功耗壓電驅動器 (BOS0614)

功能

• 四通道 60 V 低功率壓電驅動器
  • 最多可同時驅動四個致動器
  • 能量回收

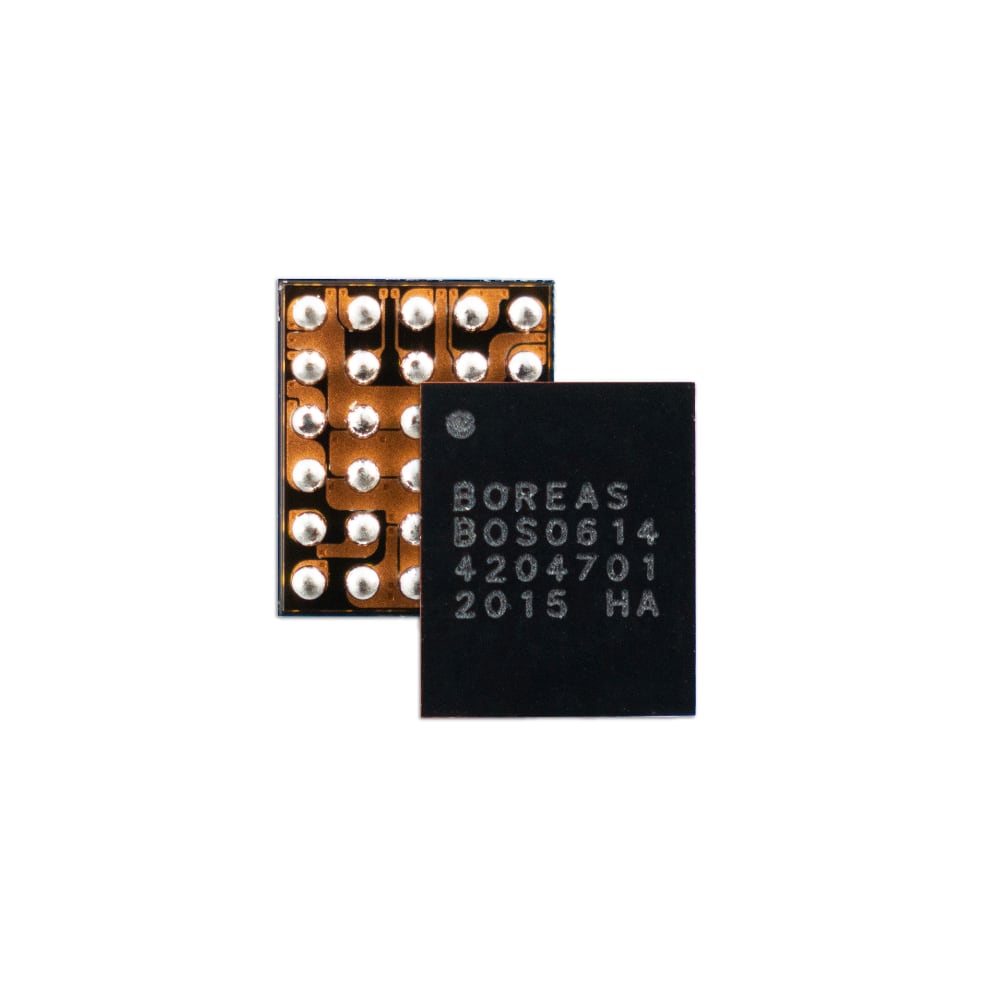

  • 小型封裝 - WLCSP 2.1x2.5x0.5 mm
• 先進的壓電傳感介面
  • 10 kSps 取樣率
  • 100 μs 檢測延遲
  • 零功率感應喚醒
  • 自動處理客製化按壓與釋放的觸覺回饋
  • 220 μV 力感測解析度
• 整合式數位前端與 I3C/I²C
  • 1024 取樣 FIFO
  • 2 kB RAM 波形記憶體
  • 波形合成器
  • 1.2 V 至 1.8 V 數位 I/O 供電
  • 睡眠模式下的狀態保留
• 四個 GPIO
  • 開漏極 / 推挽式
  • 機械式按鈕更換
  • 外部觸發輸入
• 快速啟動時間
• 廣泛供電電壓範圍，3 至 5.5 V

產品描述

BOS0614 是基於 Boréas 專利技術的多通道壓電觸覺驅動器。 ^CapDriveTM 技術。其零功率感應 (ZPS) 功能可在許多應用中取代機械按鈕。

內部 10 kSps 感測介面可在每個通道上編程自訂按壓與釋放的觸覺回饋。當滿足偵測條件時，BOS0614 可自動播放已編程的觸覺回饋，並在 100 μs 內透過四個 GPIO 傳送通知。輸出的低動態開漏配置可產生與機械按鈕相同的訊號，方便整合至傳統系統中。

四個 GPIO 可作為外部觸發器，並直接連接到觸控控制器的輸出，以實現低延遲的觸覺回饋。

資料和組態可透過雙線式 MIPI I3C 介面輕鬆傳送到 BOS0614。MIPI I3C 向後相容於 I2C，可輕鬆整合至多數系統中。彈性的深度 FIFO 介面可連續串流數位波形資料以進行播放，或傳送突發資料以提高頻寬效率。此介面也整合了波形合成器和 2 kB RAM 波形記憶體，能以最小的通訊頻寬產生 HD 觸覺波形，並支援兩種波形產生模式：RAM 播放和 RAM 合成。

各種安全系統可在發生故障時保護 BOS0614 免於損壞。
